Thermo Folio

Calefacción para Suelo Radiante

Thermo Folio Serie

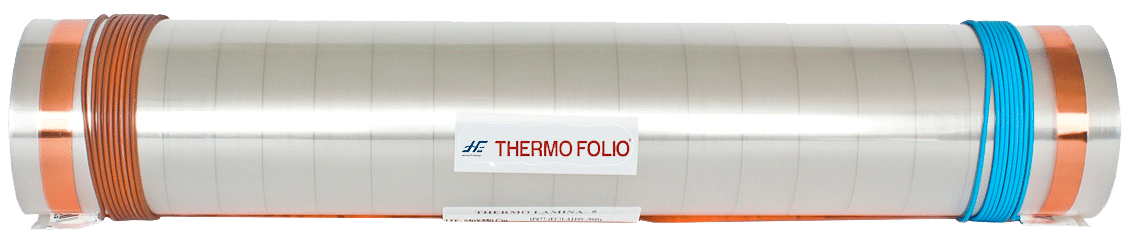

Thermo Folio es un calentador laminado para suelo radiante para instalar bajo el suelo, ya sea con cemento y losa o parquet o suelos laminados. Se presentan en rollos de una sola pieza por modelo y con los cables soldados y aislados, para asegurar una larga duración.

Thermo Folio te facilita la instalación al estar fabricado de una sola pieza por habitación, evitando cortar ni conectar cables. Al estar fabricado completamente aislado, es el más seguro. Con Thermo Folio tendrás una rápida y sencilla instalación para siempre, ya que sus resistencias metálicas nunca se desgastan y no precisa mantenimiento.

En su construcción las resistencias o los cobres de conexiones internas están fundidas al vacío, entre láminas protectoras aislantes, consiguiendo un calentador para suelo radiante con una vida ilimitada y con una garantía de 15 años .

Thermo Folio es un calentador laminado con un soporte flexible compuesto por elementos aislantes de alta calidad, que cumple con la Norma EN6100-3-2(95), EN61-3-3(95), EN55014-1(93), 73/23/CE. UL 499, Electric Heating Appliances C22.2 No. 72-10, Hand-Held Electrically Heated Tools, cumpliendo con la norma de calefacción radiante al no superar los 28 ºC en su función indicada.

Testado y certificado por empresas externas, aseguran un control para ofrecer productos de seguridad y alta calidad.

CUALIDADES DE THERMO FOLIO:

CALEFACCIÓN SEGURA

Los circuitos eléctricos internos están alojados entre láminas aislantes al vacío, que le proporciona un máximo aislamiento eléctrico para tener total seguridad. Todo el circuito queda oculto y sin acceso.

INSTALACIÓN RÁPIDA

Thermo Folio está elaborado en distintas medidas para poder elegir la adecuada e instalar de una pieza por habitación, sin hacer cortes ni unir cables.

AHORRO

No sloamente tendrás un gran ahorro en instalar tu suelo radiante sino que se reduce considerablemente tu consumo energético para siempre.

INSTRUCCIONES DE INSTALACIÓN THERMO FOLIO

 ¿Cómo elegir el modelo de Thermo Folio?

Siempre debes medir toda la superficie a climatizar, evitando armarios empòtraros, mobiliario de cocina o cuartos trasteros. Puedes poner calentador que cubra el 90% de la superficie.

-Lo primero antes de instalar el calentador debe estar bien limpia la habitación donde va montar Thermo Folio y verifique que el modelo recibido es correcto antes de abrir el rollo.

-Segundo elegir la ubicación del termostato que debe estar a una altura entre 1,30 y 1,50 metros y evitar situarlo cerca de puertas o ventanas que den el sol o corriente de aire.

     *Thermo Folio tiene modelos de gran potencia y algunos termostatos electrónicos no lo soportan. Consulte con el vendedor del termostato. En caso de duda nuestro departamento técnico podrá ayudarte.

Modelos Thermo Folio:

Modelo – Medidas – Potencia –  Habitación

TFS-1      –   1m2     –     120W          1 a 2 m2

TFS-2      –    2m2    –     240W          2 a 3 m2

TFS-3      –    3m2    –     360W          3 a 4 m2

TFS-4      –    4m2    –     480W          4 a 5 m2

TFS-5      –    5m2    –     600W          5 a 6 m2

TFS-6      –    6m2    –     720W          6 a 7 m2

TFS-7      –    7m2    –     840W          7 a 8 m2

TFS-8      –    8m2    –     960W          8 a 9 m2

TFS-9      –    9m2    –   1.080W        9 a10 m2

Modelo – Medidas – Potencia –  Habitación

TFS-10       –  10m2      –  1.200W       10 a 11 m2

TFS-11       –  11m2      – 1.320W        11 a 12 m2

TFS-12       – 12m2       – 1.440W        12 a 13 m2

TFS-14       – 14m2      –  1.680W        14 a 16 m2

TFS-16       – 16m2      –  1.920W        16 a 18 m2

TFS-18       – 18m2      –  2.160W        18 a 22 m2

TFS-22       – 22m2     –  2.640W         22 a 25 m2

TFS-25       – 25m2     –  3.000W         25 a 28 m2

TFS-28       – 28m2    –  3.360W          28 a 33 m2

 ¿Qué necesitas para instalar Thermo Folio?

  •  Elige una cubierta aislante. Los aislantes que incorporen aluminio, la lámina térmica debe ir en el lugar opuesto al metal.
  • Pregunta en tu tienda de materiales para suelo el tipo de barrera de vapor que mejor se adapte a tu necesidad.
  • Tijeras para cortar el adhesivo doble cara.
  • El termostato puedes buscarlo del mismo modelo que los interruptores instalados, también un sistema por domótica, o tal vez un sencillo y económico termostato digital, según tu criterio. (pregunta al vendedor la potencia que soporta).
Thermo Folio video de Instalación

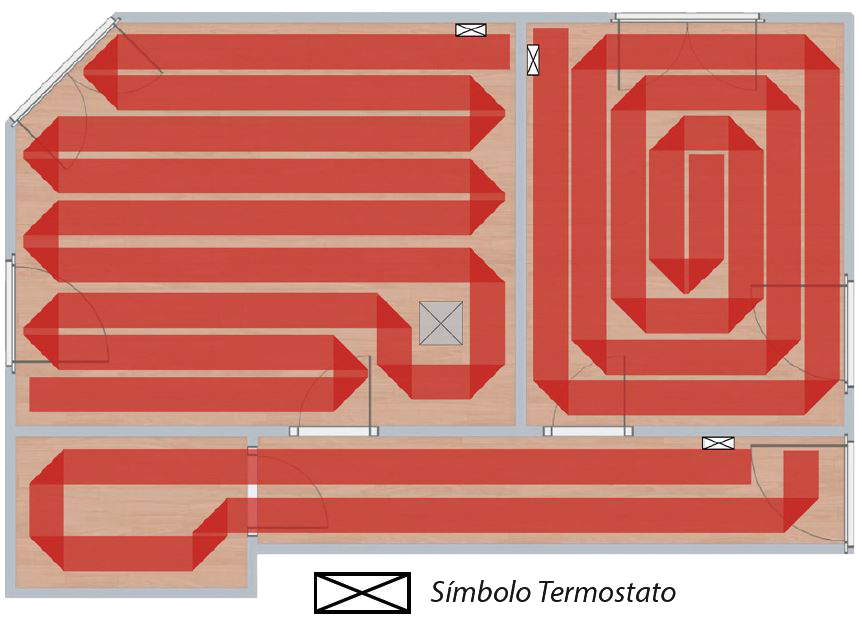

DISEÑO DE LA INSTALACIÓN DEL CIRCUITO

Puede instalar Thermo Folio realizando la colocación en forma de zig-zag, o en espiral hasta completar la superficie de su habitación, salvando columnas, realizando ángulos y reforzando zonas con ventanas o en forma espiral. Puede completar la instalación de Thermo Folio uniendo dos habitáculos pequeños como pasillo y aseo con un solo termostato.

ESQUEMA DEL CIRCUITO SERIE
ESQUEMA DEL CIRCUITO SERIE

*Comience a desplegar el rollo por toda la superficie desde la zona de la conexión a RED y pegue la lámina al suelo con adhesivos de doble cara. Continúe desplegando el rollo y pegando el adhesivo en ambos lados de la lámina, cada 50 cm hasta la pared opuesta. Repita este proceso hasta terminar de instalar la lámina. Si sobra unos centímetros en el último recorrido, no se corta, solo se pliega sobre la misma lámina, No poner 3 capas.

Colocar una barrera de vapor para instalar el suelo radiante:

Los materiales utilizados en la construcción pueden absorber humedad no sólo por contacto directo, sino también por el vapor de agua del ambiente. Por esta razón Thermo Folio también indica instalar un aislante plástico con función de barreras contra el vapor de agua. Esta barrera contra el vapor está formada por materiales platicos, muy fácil de adquirir.

Existen diferentes tipos de barreras de vapor empleados en la construcción.

Algunas soluciones:

Thermo Folio - Suelo laminado

Thermo Folio se instala pegado directamente al aislante térmico del suelo y se cubre con una barrera de vapor (laminado de polietileno de 400 micras) y encima puede instalar moqueta, material antisonoro para suelo laminado, alfombra, vinilo, etc.

Thermo Folio instalado en una capa de cemento fino

Los materiales de construcción laminado de polietileno se adquieren en cualquier tienda de materiales de construcción, provista de unos dibujos cuadriculados en relieve de 3 mm en forma de cola de milano.

Thermo Folio - Cemento grueso

Empleamos laminado de polietileno de 400 a 800 micras para pisos con base de cemento hasta 3 Cm de espesor.

Thermo Folio con SUELO DE VINILO

El suelo de PVC o suelo vinílico actúa como una barrera de vapor para suelo por ser un tipo de revestimiento plástico continuo.

Thermo Folio con una barrera de vapor, es más eficaz contra las pérdidas térmicas por humedad.

La conexión al termostato se realiza pasando los cables de conexión por el interior del tubo empotrado en la pared o por una canaleta exterior, si no tiene  preinstalación en la pared, situado a una altura entre 1,30 y 1,50 metros. Instalar el termostato y conectar los cables de la RED y de la lámina.

Ahora está listo para poner el suelo elegido, ya sea laminado o con cemento (ver tiempos de curado del cemento antes de conectar a la RED ya que puede deteriorarse el dispositivo).

 Aplicaciones de seguridad:

En caso de inundación o inundación del piso, apague la lámina calefactora hasta que el piso esté completamente seco. Thermo Folio está protegido contra altos grados de humedad y funcionará de nuevo. Es obligatorio proteger el suelo radiante mediante un diferencial, de acuerdo con las  normas de seguridad del reglamento de baja tensión.

DATOS:

La eficiencia energética consiste en calentar un local con el mínimo consumo energético, medido en vatios. Por ejemplo para climatizar un hogar de 100 m2 requiere  9 KW para suelo radiante eléctrico, frente a los 22 KW de potencia energética de una caldera de combustible, debido a que el 60% del calor generado en la combustión, que clienta el circuito del agua, no es aprovechado y lo vierte directamente a la atmosfera.

A tener en cuenta que Thermo Folio solamente calienta en la zona que vaya a ser usada y un termostato funciona 20 minutos a la hora para mantener caliente una habitación. La carga media de consumo es variable, en función de las habitaciones usadas, la temperatura, tiempo de uso, etc. Así pues la calefacción radiante eléctrica por habitaciones independientes tiene una carga media del 55% de la energía instalada. Pero las calderas tienen una función de marcha o paro de todo el circuito, con carga de consumo del 100% y los circuitos que conducen el agua caliente están lejos de la zona a calentar, lo que conlleva pérdidas. Por ello la media de trabajo a la hora para calentar una habitación cerrada es de 30 minutos a la hora.





Calefacción Radiante para 100 m2 Thermo Folio Caldera (gas o gasóleo)
Tiempo en instalar 5 horas 200 horas
Coste de instalación 4,500€ 16.000€
Altas de consumo y pagos por enganche Energía eléctrica Energía eléctrica y gas
Riesgo en su empleo NO (protegido el circuito eléctrico bajo el suelo) SI (Los gases pueden tener fugas y explosiones)
Mantenimiento NO SI
Averías NO SI
Termostato independiente por habitación SI NO
Tiempo en calentar a temperatura de confort 20 minutos (Sin inercia térmica, consume cuando se usa) 3 horas (Necesita estar siempre en funcionamiento)
Tiempo en uso diario Se conecta y desconecta con termostatos independientes y puedes usar solamente la zona de uso. Funciona todo el día para mantener el circuito caliente, incluso en fines de semana que pueda estar fuera.
Tiempo de funcionamiento de un termostato a la hora en una habitación cerrada Thermo Folio funciona 20 minutos a la hora para mantener una habitación a 21 ºC Thermo Folio funciona 30 minutos a la hora para mantener una habitación a 21 ºC
Carga media de consumo

Carga total: 9 KW

Carga media de trabajo: 55%

Tiempo de mantenimiento: 20 minutos a la hora

Carga total: 22 KW

Carga media de trabajo: 100%

Tiempo de mantenimiento: 30 minutos a la hora

Ahorro energético medio por consumo diario en un hogar (6 PM a 8 AM)= 12 horas

Consumo 1 hora: 4.950 W

20 minutos: 1.650 W/hora

Consumo en un día (12 horas): 19.800 W

MUY EFICIENTE

Consumo 1 hora: 20 KW

30 minutos: 10 KW/hora

Consumo en un día (12 horas): 120.000 W

POCO EFICIENTE

Uso de energías limpias Si NO

CARGA 0,0KW (No precisa contratar más suministro)

NOVEDAD: ¿Te imaginas disponer de una calefacción radiante eléctrica, que permite usar todos los electrodomésticos del hogar y cocina, sin tener que contratar más suministro de energía? Así solo tendrás un contrato de suministro  sin tener que contratar más energía y tendrás un doble ahorro.

Herga Energy lanza la calefacción sin que precise contratar más suministro de energía eléctrica 0,0KW. Con Thermo Folio y el controlador de potencia evita los excedentes de energía, desconectando temporalmente el calentador para suelo radiante, cuya inercia térmica mantiene mucho tiempo el calor en el suelo, sin que apenas varíe la temperatura de la habitación.

Si en su hogar dispone de dispositivos de alta potencia como vitrocerámica, secador de pelo, secadora, horno, etc., trabajan al máximo durante unos minutos y luego desconectan con termostatos y ese tiempo es suficiente para mantener la calefacción funcionando correctamente. con nuestro dispositivo controlador de potencia homologado.

COMPRAR THERMO FOLIO S

Modelos: desde 1  m2 hasta 28 m2
